📹Кейс: Встановлення відеоспостереження Чехія

Забезпечення повного візуального контролю та захисту об'єкта, що потребував сучасного рішення з усуненням усіх потенційних вразливостей. Ключовим завданням було створення надійної та масштабованої системи відеоспостереження, здатної працювати безперервно за будь-яких умов.

Технічне завдання

Повне покриття території камерами. Забезпечити відеонагляд по всьому периметру об’єкта із усуненням усіх сліпих зон та «мертвих» підходів до будівлі. Система повинна охоплювати кожен критичний ділянку, щоб унеможливити непомічене проникнення.
Встановлення понад 70 камер. Проєкт передбачав монтаж більше 70 сучасних IP-камер високої роздільної здатності. Камери мали бути розташовані таким чином, щоб їхні зони огляду перекривалися і не лишали незахищених секторів.
Якісний монтаж кабельних трас. Усі кабельні траси необхідно прокласти відповідно до діючих технічних норм і правил безпеки. Кабелі мали бути захищені від зовнішніх впливів та акуратно організовані, з підключенням камер через PoE-комутатори для зручності та надійності.
Резервне електроживлення системи. Забезпечити безперервну роботу відеоспостереження навіть у разі знеструмлення об’єкту. Для цього передбачити встановлення джерел безперебійного живлення (ДБЖ) та підключення резервного генератора, керованого автоматикою (АВР).

Реалізація проєкту (етапи виконання)

Крок 1 Планування та проєктування системи

Крок 2 Закупівля обладнання

Крок 3 Монтаж кабельних трас і встановлення камер

Крок 4 Установка систем резервного живлення

Крок 5 Налаштування системи

Крок 6 Тестування та введення в експлуатацію

Планування та проєктування системи

На першому етапі наші фахівці провели детальний аналіз об’єкту. Було визначено оптимальні позиції для понад 70 камер, з урахуванням рельєфу місцевості, архітектури будівель та потенційних зон проникнення. Розроблено схему розміщення камер по периметру, яка гарантує 100% перекриття території без перетинів сліпих зон. Також складено план прокладання кабелів і розміщення комутаційного обладнання (PoE-комутаторів) у серверних шафах.

Закупівля обладнання

Після затвердження проєкту було підібрано та закуплено необхідне обладнання. До переліку увійшли понад 70 зовнішніх IP-камер з інфрачервоним підсвічуванням для нічного бачення, мережеві PoE-комутатори відповідної ємності, сервер для зберігання відеоархіву та ДБЖ достатньої потужності. Обладнання обиралося з акцентом на надійність та сумісність між собою, а також відповідність європейським стандартам безпеки.

Монтаж кабельних трас і встановлення камер

На території об’єкту прокладено нові кабельні траси для підключення камер, дотримуючись вимог технічних нормативів щодо захисту і маркування кабелів. Були встановлені опори та кронштейни для камер по периметру. Камери на зовнішньому периметрі. Камери змонтовані на зовнішніх стінах та стовпах таким чином, щоб їх поля зору перекривали одне одного, ліквідуючи можливість появи невидимих ділянок. Усі кабелі акуратно вкладено в захисні короби або підземні труби (де це було потрібно), що гарантує довговічність та безпеку інфраструктури.

Установка систем резервного живлення

Для забезпечення безперебійної роботи система відеоспостереження оснащена резервним електроживленням. В серверній шафі розміщено декілька потужних ДБЖ (джерел безперебійного живлення), які миттєво беруть на себе живлення камер і мережевого обладнання при зникненні напруги в основній мережі. Додатково інстальовано резервний дизель-генератор, підключений через автоматичний ввід резерву (АВР). Серверна шафа з резервним живленням (ДБЖ) та блоком АВР. При відключенні електроенергії АВР автоматично запускає генератор і перемикає живлення системи на нього. Така схема гарантує, що всі камери та записуюче обладнання продовжать працювати без перерв, навіть у випадку аварійного знеструмлення об’єкта.

Налаштування системи

Після фізичного монтажу проведено конфігурування усіх компонентів системи. Кожна камера була підключена до мережі через PoE-комутатор і налаштована (призначено IP-адреси, задано оптимальні параметри зйомки, зони детекції руху тощо). Сервер відеоспостереження налаштовано на централізоване зберігання відео з усіх камер та організовано зручний доступ до перегляду відео в режимі реального часу. Також реалізовано віддалений доступ для відповідальних осіб з необхідним рівнем кібербезпеки (шифрування з’єднання, захищені облікові записи).

Тестування та введення в експлуатацію

Завершальним етапом стало комплексне тестування системи. Кожну камеру перевірено на охоплення заявленої зони огляду, щоб переконатися у відсутності сліпих ділянок. Проведено імітацію різних сценаріїв (наприклад, рух по периметру, спроби непомітного проникнення) для перевірки, що всі важливі зони перебувають під наглядом. Система резервного живлення протестована шляхом моделювання відключення електрики – ДБЖ миттєво забезпечили живлення, а генератор через АВР успішно підхопив навантаження. Після успішного тестування система відеоспостереження була офіційно передана в експлуатацію представникам об’єкту.

Фотозвіт реалізації проєкту

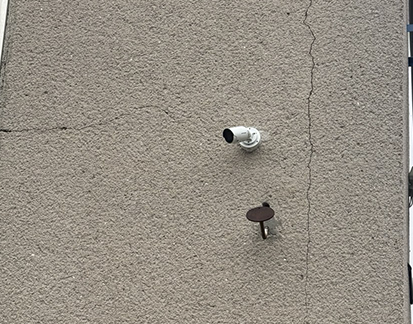

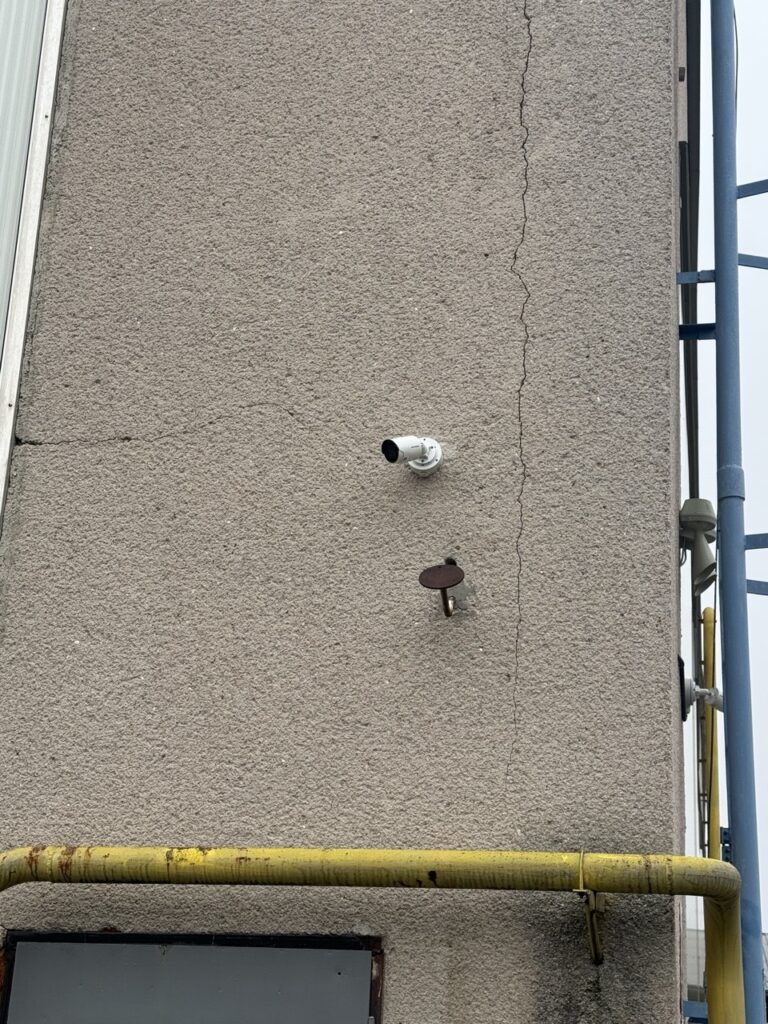

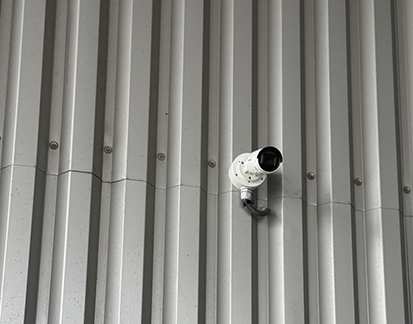

Зовнішня IP-камера, встановлена на фасаді будівлі.

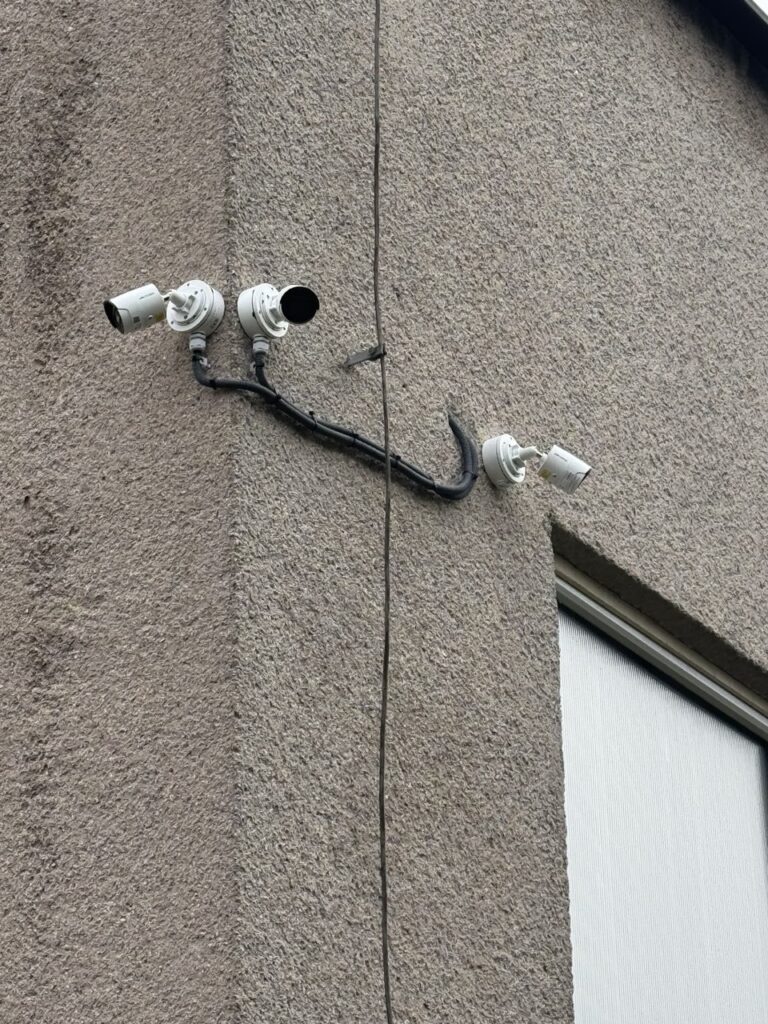

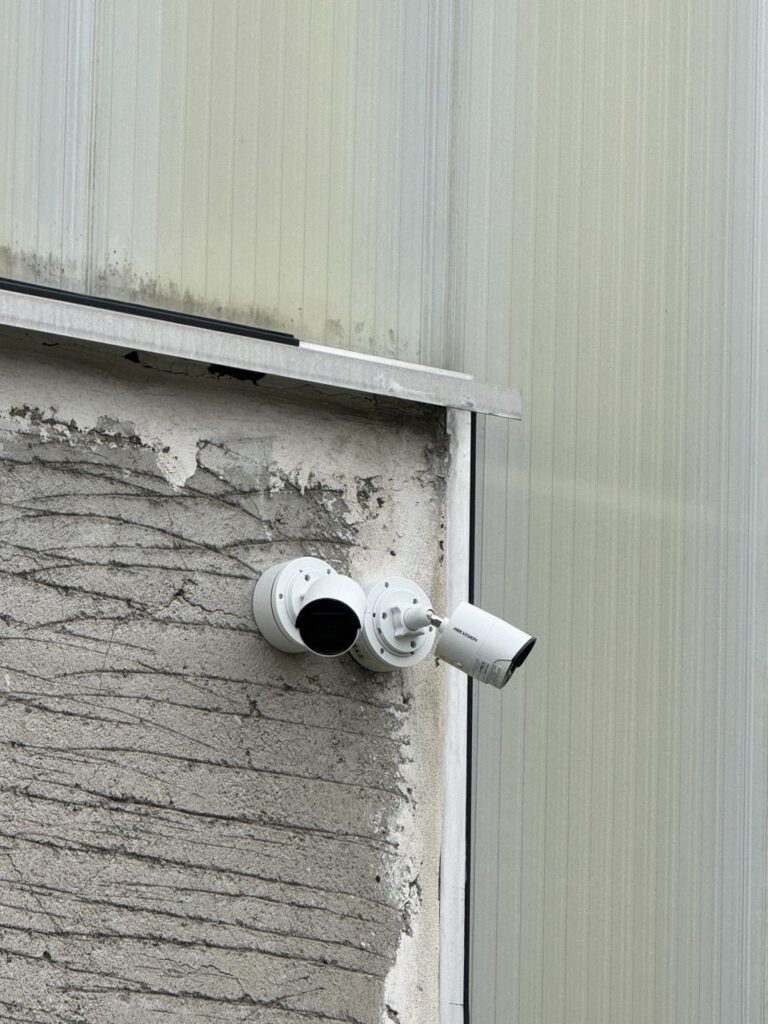

Дві IP-камери, встановлені на куті будівлі, для усунення сліпих зон.

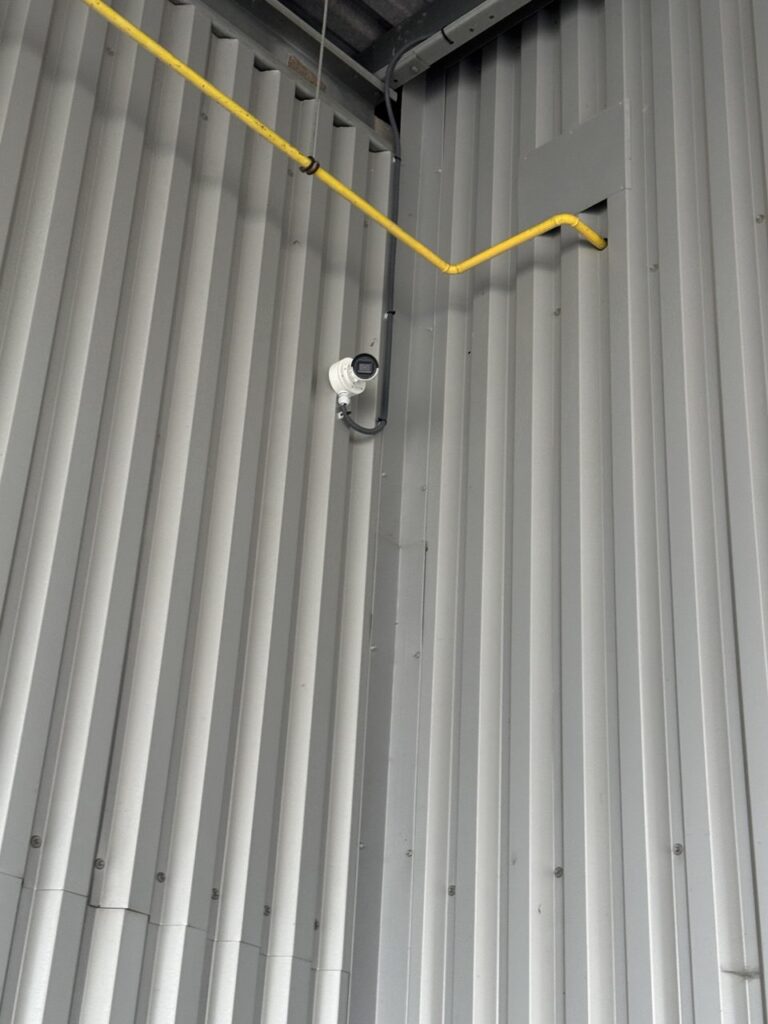

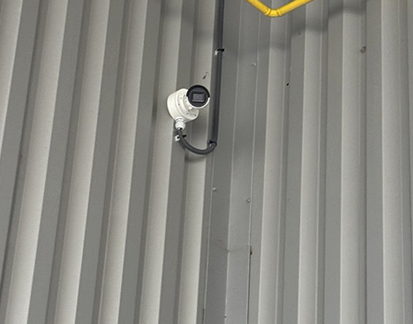

Кабель камери відеоспостереження акуратно прокладено у захисному кабельному каналі.

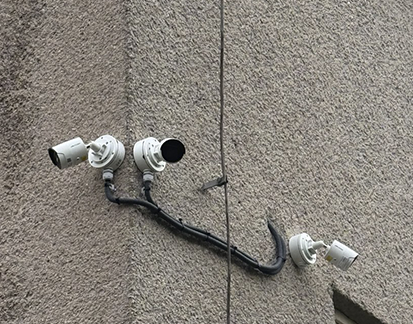

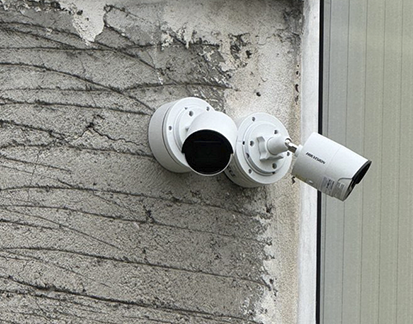

Дві камери на зовнішньому куті будівлі з взаємним перекриттям полів зору.

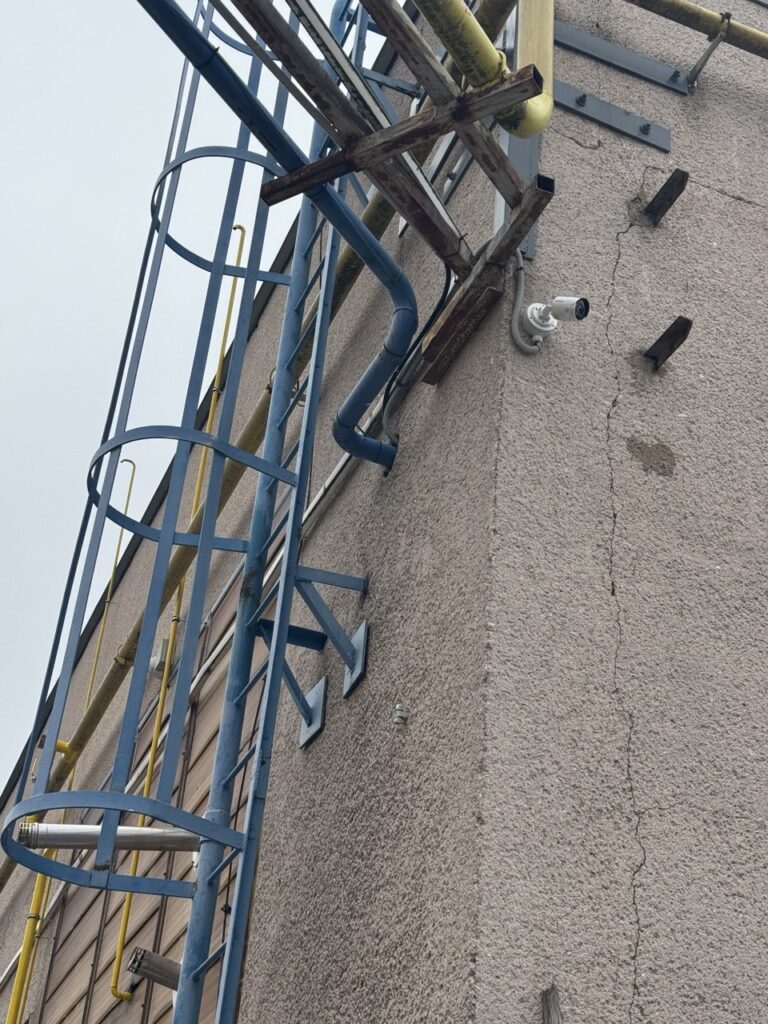

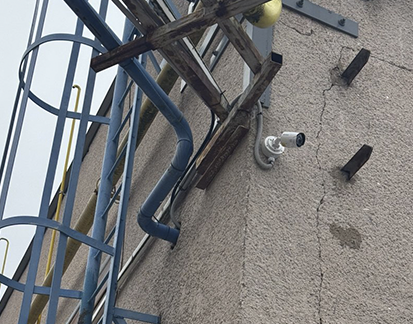

Камера відеоспостереження, встановлена поруч із зовнішніми пожежними сходами.

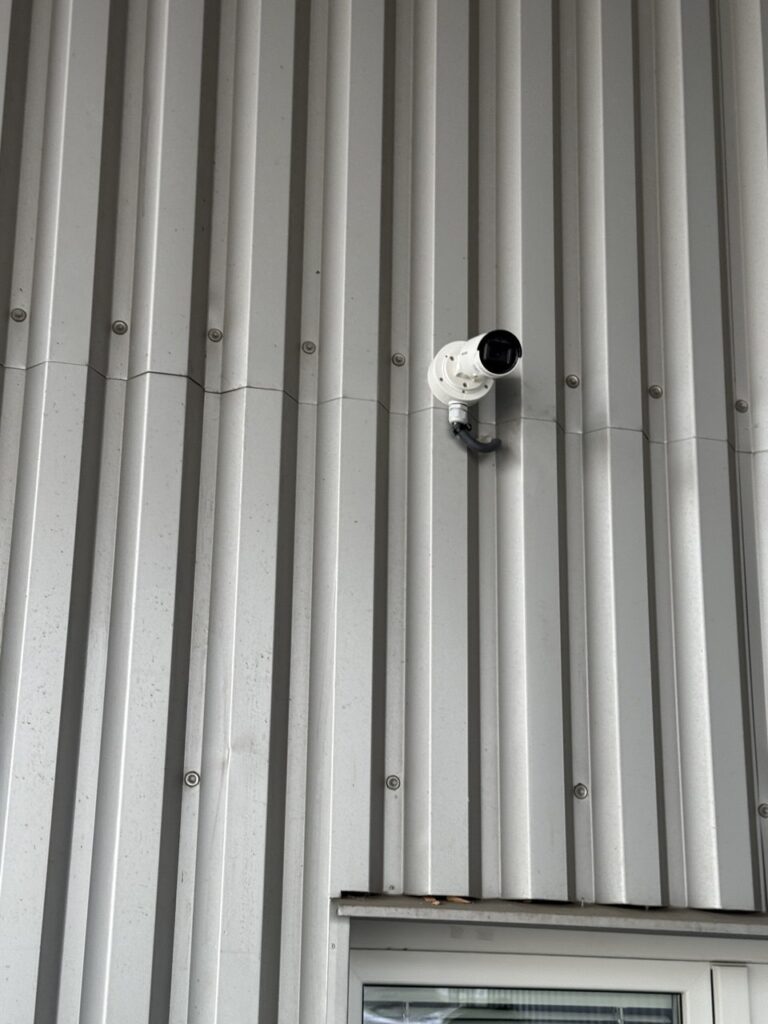

Відеокамера, встановлена над входом до будівлі.

В результаті реалізації проєкту на об’єкті створено розгалужену систему відеоспостереження, що повністю покриває територію без жодної «мертвої» зони. Встановлені більше 70 камер забезпечують цілодобовий нагляд за периметром і всіма критичними точками підходу до будівель. Якість монтажу відповідає технічним стандартам: кабельні траси прокладено акуратно і безпечно, обладнання змонтовано професійно та захищено від зовнішніх факторів. Надійність системи підсилена резервним живленням – у разі збою електропостачання ДБЖ та генератор (через АВР) гарантують безперервну роботу камер і серверів. Реалізоване рішення значно підвищило рівень безпеки об’єкту в Чехії, забезпечивши повний контроль ситуації на території та відповідність сучасним вимогам до систем відеонагляду.

Віктор , COO в Ukrfast
